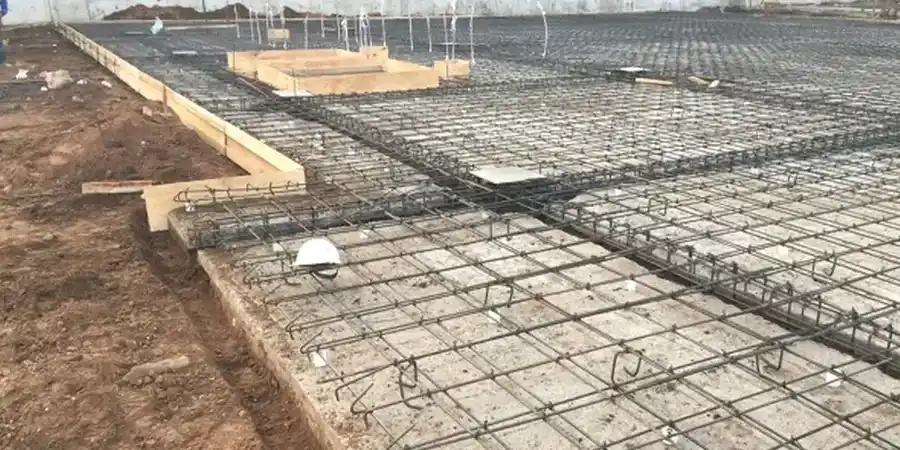

A concretagem de um radier começa muito antes da chegada do caminhão betoneira. Em Passo Fundo, onde o horizonte de solo laterítico se estende por até 8 metros de profundidade na região do planalto, a campanha de sondagem preliminar é o que define toda a geometria da laje. A equipe técnica posiciona o trado mecanizado nos vértices do perímetro da edificação, extrai amostras indeformadas e correlaciona a resistência de ponta com a capacidade de suporte necessária. O dimensionamento que realizamos segue estritamente os critérios de rigidez relativa placa-solo da NBR 6118, incorporando o módulo de reação vertical obtido diretamente de ensaios de placa de carga executados na cota de assentamento. Não se projeta radier no planalto médio gaúcho sem entender a variabilidade da camada de argila porosa colapsível que caracteriza a geologia local.
No solo laterítico de Passo Fundo, um radier bem dimensionado distribui tensões numa área até 40% maior que sapatas isoladas, eliminando o risco de recalques diferenciais em edificações de até 4 pavimentos.
Abordagem e escopo
- Verificação de punção nos pilares conforme ABNT NBR 6118:2014.
- Modelagem da rigidez rotacional para cargas de vento na estrutura.
- Detalhamento de juntas de concretagem para radiers acima de 120 m².
- Especificação de concreto com fck mínimo de 25 MPa e controle de fissuração.
Contexto geotécnico local
O clima subtropical úmido de Passo Fundo, com precipitação anual superior a 1.800 mm e invernos chuvosos, impõe um regime de saturação sazonal que modifica completamente o comportamento do radier. A argila porosa superficial, quando submetida ao umedecimento progressivo da estação chuvosa, sofre colapso estrutural com redução brusca de volume — fenômeno documentado em solos lateríticos do planalto basáltico. Um projeto de radier executado sem considerar essa condição de saturação crítica pode perder até 60% da capacidade de suporte em meses de julho e agosto. Nossa abordagem inclui a simulação do avanço da frente de umedecimento sob a laje, especificando um sistema de drenagem perimetral com brita graduada e geotêxtil não-tecido, além da compactação da camada de transição em energia Proctor Normal. O radier em Passo Fundo precisa ser projetado para o cenário mais desfavorável de poropressão positiva no contato solo-concreto.
Normas aplicáveis
ABNT NBR 6122:2019 – Projeto e Execução de Fundações, ABNT NBR 6118:2014 – Projeto de Estruturas de Concreto, ABNT NBR 6484:2020 – Sondagens de Simples Reconhecimento com SPT, ABNT NBR 6120:2019 – Ações para o Cálculo de Estruturas
Outros serviços relacionados
Investigação Geotécnica
Execução de sondagens SPT e coleta de amostras indeformadas para determinação do coeficiente de recalque real do solo laterítico.
Dimensionamento Estrutural
Modelagem em elementos finitos com verificação de punção, flechas e abertura de fissuras, incluindo memorial de cálculo completo.
Projeto de Drenagem
Especificação de sistema drenante perimetral e camada de transição compactada para controle da saturação sazonal.
Acompanhamento de Execução
Supervisão da concretagem, controle de fck in loco e verificação da armadura conforme projeto aprovado.
Parâmetros típicos
Perguntas e respostas
Qual o custo médio de um projeto de radier em Passo Fundo?
O valor do projeto de radier em Passo Fundo varia conforme a área construída e a complexidade da investigação geotécnica necessária, situando-se na faixa de R$2.740 a R$11.000. Esse intervalo cobre desde residências térreas de 70 m² até sobrados com subsolo, incluindo o memorial de cálculo, as pranchas de detalhamento e a Anotação de Responsabilidade Técnica junto ao CREA-RS.
Quais sondagens são obrigatórias antes do projeto de radier?
A ABNT NBR 6122:2019 exige no mínimo uma sondagem SPT a cada 200 m² de área projetada, com profundidade mínima de 6 metros para radiers. Em Passo Fundo, dada a presença de argila porosa colapsível, recomendamos complementar com ensaio de placa de carga na cota de assentamento para obter o módulo de reação vertical real do maciço.
Radier é viável em terrenos com declive em Passo Fundo?
Sim, desde que o desnível não ultrapasse 15% e o projeto inclua um estudo de estabilidade global do talude de corte. Nos bairros como Petrópolis e Centro, onde há lotes em aclive, o radier pode ser escalonado com juntas de concretagem devidamente armadas, mantendo a monoliticidade da fundação.
Quanto tempo leva para aprovar um projeto de radier na prefeitura de Passo Fundo?
Com a documentação completa — sondagens, projeto estrutural com ART e laudo de compactação da camada de transição — o processo de aprovação na Secretaria de Planejamento de Passo Fundo leva entre 15 e 30 dias corridos. A prefeitura exige a comprovação da capacidade de suporte do solo no memorial descritivo.
