A malha urbana de Passo Fundo se estende sobre formações típicas do Planalto Meridional, com bolsões de argila laterítica próximos ao Bairro Petrópolis e depósitos coluvionares mais inconsistentes na direção da Vila Vera Cruz. As cargas de fundação se comportam de forma radicalmente diferente nesses dois cenários, e a diferença estrutural exige soluções de estabilização que vão além de uma fundação superficial convencional. O ensaio CPT é o primeiro passo para mapear a estratigrafia desses perfis e definir a malha ideal de colunas de brita, uma técnica que transfere tensões para camadas mais resistentes ao mesmo tempo que acelera a dissipação de pressões neutras.
A coluna de brita não é um elemento isolado: ela forma um compósito com o solo mole, transferindo carga e drenando excesso de poropressão simultaneamente.
Abordagem e escopo
Especificamos a brita conforme a granulometria definida em projeto, e o controle de execução segue os parâmetros da ABNT NBR 16204:2014 para colunas granulares encamisadas ou não. A malha triangular ou quadrada das colunas é definida a partir da taxa de substituição de área, que em Passo Fundo costuma variar entre 10% e 25% dependendo da compressibilidade do solo local e das cargas previstas na superestrutura.
Contexto geotécnico local

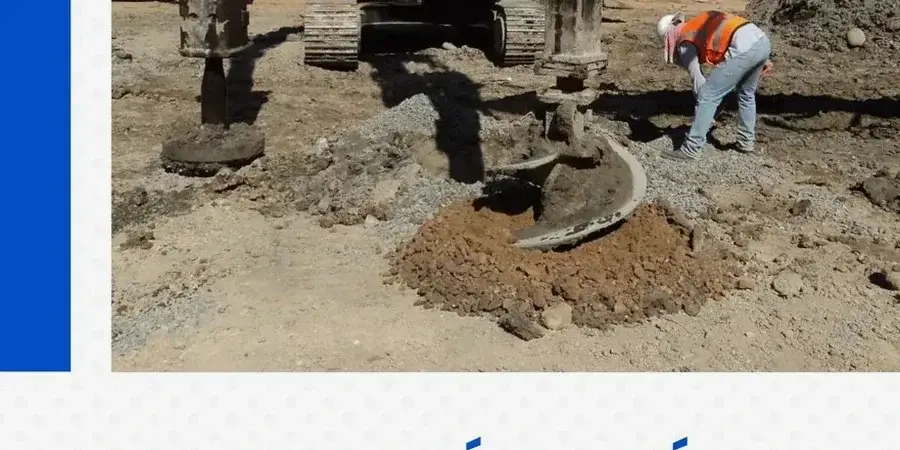

O equipamento de vibrocompactação que utilizamos em Passo Fundo é um vibrador de agulha acoplado a uma torre de esteiras, alimentado por uma pá carregadeira que dosa a brita de forma contínua. A vibração de alta frequência fluidiza temporariamente o solo ao redor da ponta, facilitando a penetração e a compactação lateral do material granular. Sem um projeto de colunas de brita bem calibrado, o recalque diferencial entre apoios pode comprometer a integridade de vigas baldrame e até mesmo de pavimentos de concreto armado, especialmente nos terrenos de topografia suave-ondulada que predominam no município. A falha mais comum que detectamos em obras sem dimensionamento prévio é o abaulamento excessivo da coluna na camada mole, que reduz a capacidade de carga e gera recalques residuais incompatíveis com a estrutura.
Recurso em vídeo
Normas aplicáveis
ABNT NBR 16204:2014 — Colunas granulares encamisadas — Execução e controle, ABNT NBR 6122:2019 — Projeto e execução de fundações, ABNT NBR 6484:2020 — Sondagens de simples reconhecimento com SPT
Outros serviços relacionados
Dimensionamento geotécnico
Definimos a malha, diâmetro e profundidade das colunas com base em parâmetros de compressibilidade e resistência obtidos em sondagens SPT e ensaios CPT.
Controle executivo de campo
Acompanhamos a instalação com registro contínuo de profundidade, consumo de brita e corrente hidráulica do vibrador, gerando relatórios de conformidade por coluna.
Verificação pós-execução
Realizamos ensaios de placa sobre coluna isolada e sobre grupo de colunas para validar a capacidade de carga e o módulo de recalque do sistema solo-coluna.
Parâmetros típicos
Perguntas e respostas
Quanto custa um projeto de colunas de brita em Passo Fundo?
O projeto de colunas de brita em Passo Fundo tem investimento entre R$3.580 e R$13.300, variando conforme a complexidade da investigação geotécnica, o número de colunas e a profundidade de tratamento. Solicitamos os dados da obra para elaborar uma proposta técnica com escopo detalhado.
Em que tipo de solo as colunas de brita são indicadas?
As colunas de brita são indicadas para solos coesivos moles, argilas siltosas saturadas e depósitos de turfa com baixa capacidade de suporte. Funcionam particularmente bem nos bolsões de solo compressível encontrados em alguns bairros de Passo Fundo, onde a camada resistente está a menos de 15 m de profundidade.
Qual a diferença entre colunas de brita e estacas de concreto?
As estacas transferem carga por ponta e atrito lateral para camadas profundas. As colunas de brita são elementos granulares que melhoram o solo compressível ao seu redor, formando um compósito com maior rigidez e capacidade de drenagem. Não atravessam necessariamente toda a camada mole, e sim a reforçam.
É possível executar colunas de brita em terrenos com lençol freático alto?
Sim. A execução por vibrocompactação é eficaz mesmo com lençol freático próximo à superfície, situação comum em áreas de baixada de Passo Fundo. A fluidização induzida pela vibração facilita a penetração do vibrador, e a brita é compactada em meio saturado sem perda de qualidade.
