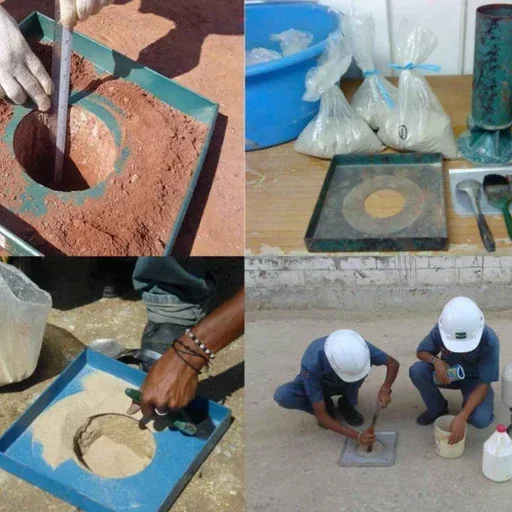

O erro mais comum que vemos em obras de Passo Fundo é liberar aterros com compactação visual. Depois aparecem trincas no piso ou recalque no pavimento. O ensaio de densidade in situ com cone de areia resolve isso com dado numérico. Nada de opinião. Medimos o peso específico aparente seco in loco e comparamos com a energia de compactação de projeto. Seguimos a NBR 7185 à risca. Para obras sobre solos argilosos típicos do planalto, combinamos a verificação com o ensaio de placa de carga quando há fundação direta prevista. Se o perfil do subsolo exigir investigação complementar, também recorremos às sondagens SPT para fechar o modelo geotécnico antes da liberação da camada. O cone de areia é o método direto mais aceito pelas fiscalizações no Rio Grande do Sul.
A densidade de campo medida com cone de areia é o parâmetro direto que separa um aterro confiável de um recalque futuro em Passo Fundo.
Abordagem e escopo
Contexto geotécnico local
Em Passo Fundo, muitas vezes vemos que o problema não está no ensaio em si, mas na escolha errada do ponto de controle. O fiscal marca o local mais acessível, não o mais crítico. Isso vicia a amostragem. Outro risco é executar o cone de areia com o solo muito seco ou muito úmido. O furo desmorona. A areia do frasco invade as paredes. O ensaio de densidade in situ perde validade. Em solos com pedregulho acima de 19 mm, o método nem se aplica. Aí migramos para outro procedimento. Quando a camada tem espessura menor que 15 cm, a escavação atinge a camada inferior. Resultado falso. Nossa equipe inspeciona a frente de compactação antes de autorizar o ensaio. Se houver segregação visível, interrompemos. Só executamos o cone de areia com condições de contorno controladas. Isso evita retrabalho e discussão com a fiscalização.
Normas aplicáveis
ABNT NBR 7185:2016 – Solo – Determinação da massa específica aparente in situ, com emprego do frasco de areia, ABNT NBR 6457:2016 – Amostras de solo – Preparação para ensaios de compactação e ensaios de caracterização, ABNT NBR 7182:2016 – Solo – Ensaio de compactação, DNIT 092/2006 – ES – Aterro – Especificação de serviço
Outros serviços relacionados
Ensaio de placa de carga estática
Determinação da capacidade de carga e módulo de reação do subleito ou base compactada. Complementa o cone de areia quando o projeto exige verificação de deformabilidade.
Hidrocompactação controlada em aterros
Aplicação de lâmina dágua e rolo vibratório para induzir recalque prévio, com verificação de densidade in situ antes e depois do processo.
Parâmetros típicos
Perguntas e respostas
Qual o custo médio do ensaio de densidade in situ com cone de areia em Passo Fundo?
O valor por ponto ensaiado fica entre R$250 e R$360, dependendo da quantidade de pontos na campanha e da distância de deslocamento até a obra.
Quantos pontos de cone de areia são necessários por camada?
A NBR 7185 não fixa número exato. O projetista define no plano de controle. Na prática usamos um ponto a cada 100 m³ de aterro compactado, ou um ponto por camada em áreas menores.
O ensaio de cone de areia funciona em brita graduada?
Não é o método ideal. A norma limita o diâmetro máximo das partículas a 19 mm. Para brita graduada (Dmáx maior) recomendamos método do cilindro biselado ou frasco de água.
Quanto tempo leva para sair o resultado do ensaio?
O ensaio de campo leva cerca de 20 minutos por ponto. O relatório com grau de compactação e desvio de umidade é entregue em até 24 horas úteis.
Vocês emitem ART do ensaio de densidade in situ?
Sim. Todo relatório de ensaio de densidade in situ é acompanhado da Anotação de Responsabilidade Técnica do engenheiro responsável, conforme exige o CREA-RS.
